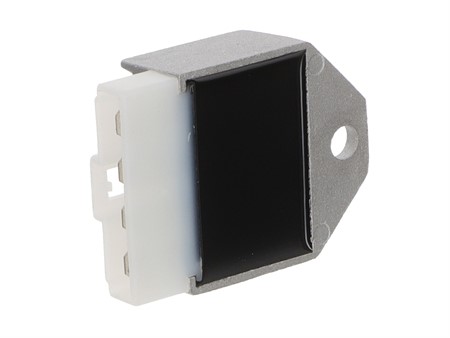

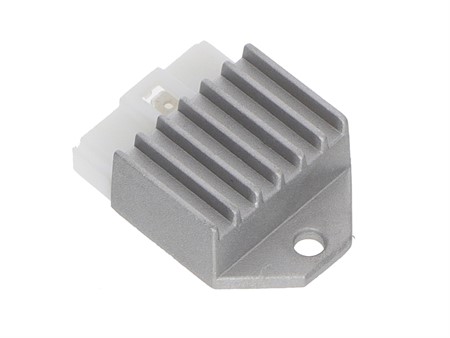

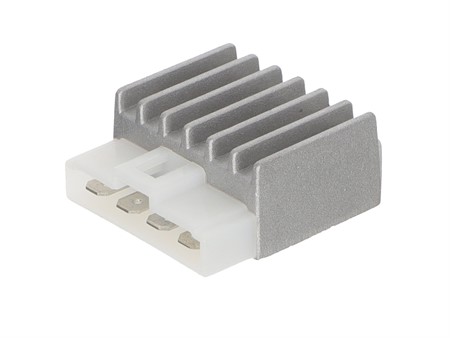

Spannungsregler Motoforce 12V 20A, Minarelli horizontal
Achtung: Für F10, F12, F15, Centro, Amico, SR, Scarabeo, Ovetto, Nitro, NG, R, Booster, BWS, Aerox, Neos, WHY, Flipper, CT, Forte und Rally .
Der Gleichrichter / Regler hat die Aufgabe die erzeugte Wechselspannung aus der Lichtmaschine in die im Bordnetz verwendete Gleichspannung 12V zu ändern und die Spannung in einem bestimmten Toleranzbereich zu halten. Damit wird die Batterie geladen und dafür gesorgt, dass Glühlampen nicht durchbrennen. Da dieses Bauteil sehr starken Temperaturbelastungen unterliegt, geht es nicht selten kaputt. Ist dieses Bauteil defekt, ist ständig die Batterie leer, bei bestimmten Zündsystemen funktioniert die Zündanlage nicht mehr, Glühlampen brennen permanent durch oder das Fahrlicht flackert.

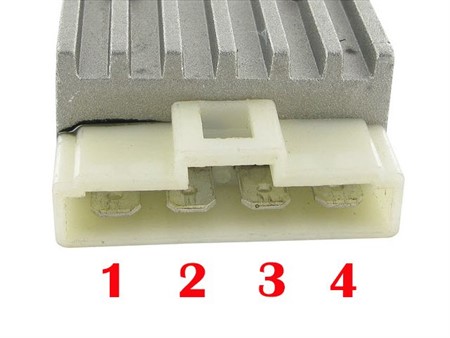

Pin 1 = Strom vom Stator
Pin 2 = Masse
Pin 3 = Sense (Vergleichsspannung für den Regler)
Pin 4 = Geregelter Ausgang
