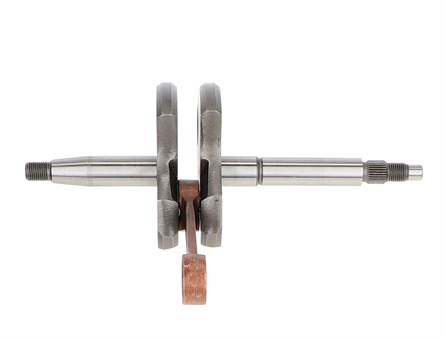

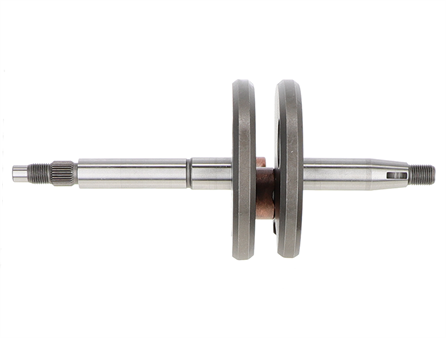

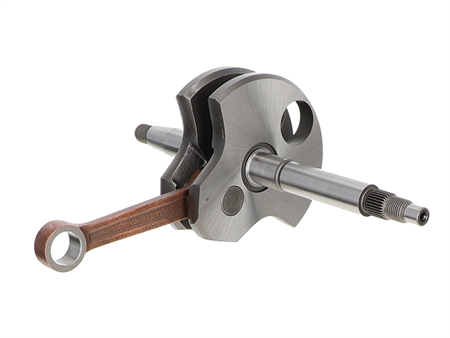

Vilebrequin Jasil moteurs Sachs 503 AB-CH / ABL CH
Vilebrequin de haute qualité de la marque Jasil, offrant un excellent rapport qualité-prix.
Ce vilebrequin est compatible avec les moteurs suivants :
Sachs 503 à 2 vitesses automatique, refroidi par air forcé (avec un grand cylindre carré noir), où l'embrayage de démarrage est actionné par un levier de débrayage situé sur le dessus du moteur.
Sachs 503 à 2 vitesses automatique, refroidi par ventilateur (avec cylindre rond), où l'embrayage de démarrage est également actionné par un levier de débrayage situé sur le dessus du moteur.
Numéro de pièce Sachs : A2902
Dimensions du vilebrequin :
Longueur totale de la soie côté embrayage : 101 mm
Longueur totale de la soie côté allumage : 64 mm
Longueur du 1er épaulement (côté embrayage) : 19 mm
Longueur du 2ème épaulement (côté embrayage) : 51 mm
1er épaulement (côté embrayage) : Ø 15 mm
2ème épaulement (côté embrayage) : 14 mm
Filetage (côté embrayage) : MF10x1 mm
Longueur de l'épaulement (côté allumage) : 34 mm
Épaulement (côté allumage) : Ø 15 mm
Filetage (côté allumage) : MF10x1 mm
Masses du vilebrequin : Ø 85 mm
Largeur des masses : 30,3 mm
Œillet de bielle supérieur : Ø 15 mm
Œillet de bielle inférieur : Ø 14 mm
Longueur de bielle (centre à centre) : 84 mm
Course : Standard 42 mm
Poids : 875 grammes
Roulement à aiguilles : Ø 12 / 15 x 12,8 mm (axe 12)
Attention :
Avant l'installation, pressez l'embrayage sur le vilebrequin. Cela facilitera l'assemblage par la suite !
Veuillez comparer la denture de votre ancien vilebrequin avec nos photos avant de commander. Il existe en version longue ou courte.
