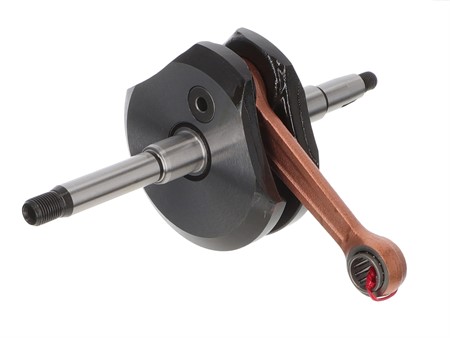

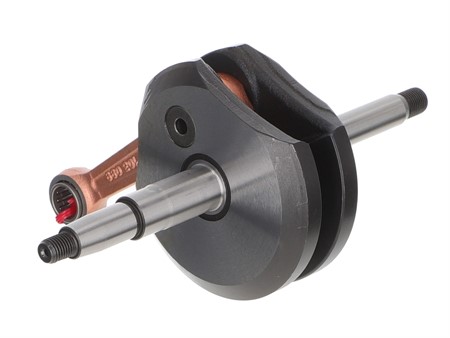

Kurbelwelle Sachs 504 Manuell & Automatik (Kleiner Konus)
Original Ersatz Kurbelwelle für Sachs 504 Automatik und Manuell. Passend sowohl für Sachs 504/1, sowie für 504/2 Motoren. Wird inkl. Nadellager für den 12 mm Kolbenbolzen geliefert.
Zündungsseitiger Stumpf für die kleine Version der Zündung -> z.B 504.
Originale Sachs-Ersatzteilnummer: A4376
Massangaben zu kupplungsseitigem Wangenzapfen:
Gesamtlänge: 182 mm
Masse Wangenzapfen kupplungsseitig: 77.50 mm
Wangenzapfenlänge zündungsseitig: 70.60 mm
Gewinde kupplungsseite: M10 x 1mm
Gewinde zündungsseite: M8 x 1
Ø Lagersitz: 15 mm
Bei der Verwendung von Zylinder mit originaler Bohrung muss der Zylinderhals angepasst werden damit der verstärkte Pleuel nicht ansteht.
Für Sachs 504/2 Motoren werden folgende Lager und Simmerringe benötigt:
2 Stk. Kugellager vom Typ 6202
1 Stk. Wellendichtring 15/35/7
1 Stk. Wellendichtring 15/30/5.5
1 Stk. Wellendichtring 15/32/5.5
Für Sachs 504/1 Motoren werden folgende Lager und Simmerringe benötigt:
2 Stk. Kugellager vom Typ 6202
1 Stk. Wellendichtring 15/35/7
2 Stk. Wellendichtring 15/30/5.5
