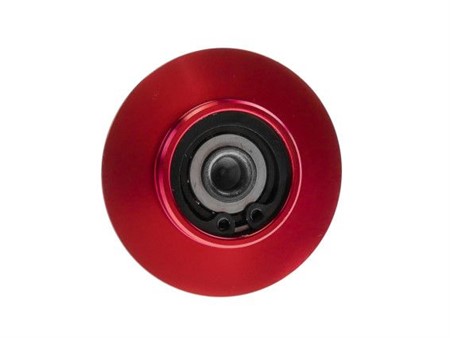

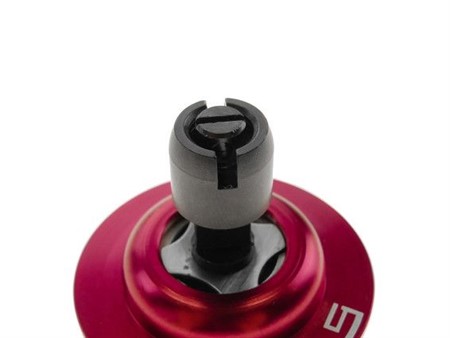

Zugbolzen Puch Z50 "High End", (3-Lamellen-Ausführung)
Verstärkter Zugbolzen passend zum handgeschaltenen Z50-Motor von Puch X30 Sport Mofas, welche über eine spezielle Kupplung mit 3 Lamellen verfügen. Wie zum Beispiel bei Kickstrarter-Motoren.

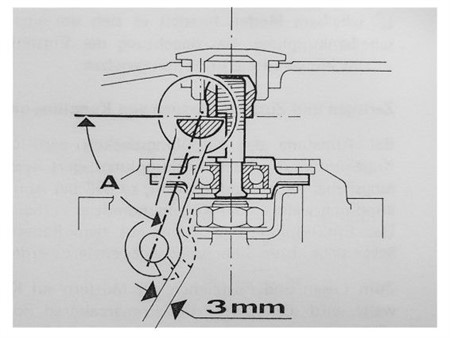

Hier noch ein Tipp zur Einstellung der Kupplung: Bei Abbildung 5 wird die Stellung des Entkupplungshebels zum Widerlager und die Kugelbundmutter zur Entkupplungswelle dargestellt. Diese Einstellung ergibt maximalen Ausrückweg bei geringstem Kraftaufwand. Besonders auf das Spiel zwischen Entkupplungswelle und Kegelbund ist Acht zu geben, da bei zu geringem Spiel unfreiwillig das Kupplungslager in kürzester Zeit seine Arbeit nicht mehr verrichtet und kaputt geht. Bei eingehängtem Kupplungsseil muss der Leerweg am Entkupplungshebel in etwa 3 mm betragen damit es sauber funktioniert.
Der Winkel "A" am Bild beträgt hierbei 58°. Am Handhebel ist das dementsprechend ein Leerweg von etwa 10mm.
