BadassBox 4 Tuningmodul E-Bike Shimano X-Set
E-Bike Tuning für Pedelecs mit Shimano-Mittelmotor und integriertem Shimano-Sensor
Dieses Bestellset enthält alles was du für die Montage der badassBox 4 für dein E-Bike mit Shimano-Mittelmotor und im Ausfallende integriertem Shimano-Sensor SM-DUE10 benötigst.
Ein Qualitätsprodukt entwickelt und hergestellt in Deutschland.
Die Montage setzt einen kleinen Umbau voraus. Bitte lies unbedingt die Installationsanleitung bevor du bestellst!
Im Bereich des schweizer Strassenverkehrsgesetz (SVG) nicht zugelassen! Haftung, Gewährleistung und Garantie seitens Händler/Hersteller ausgeschlossen!
Achtung, dieses Set benötigst du nur, wenn der Shimano-Sensor SM-DUE10 (erstes Bild) im Aufallende deines Bikes integriert ist.

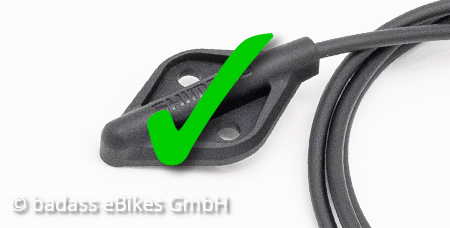

Sieht der integrierte Sensor aus wie auf dem zweiten Bild, handelt es sich um den neueren SM-DUE11 von Shimano. Dann brauchst du die badassBox 4 Shimano 2020.
Befindet sich der Shimano-Sensor (erstes Bild) gut zugänglich an deiner Kettenstrebe montiert, brauchst du nur eine badassBox 4 Shimano 2019.
Das badassBox 4 Shimano X-Set beinhaltet alle Teile, die du zur Montage der badassBox 4 an deinem E-Bike mit Shimano-Mittelmotor und im Ausfallende integriertem Shimano-Sensor benötigst:
- badassBox 4 Shimano 2019
- Universal Adapter
- Speichenmagnet mit Flügelschraube
Mit dem badassBox 4 Shimano X-Set hast du nicht nur alle nötigen Teile um dein Bike zu tunen mit einem Klick zusammen, sondern sparst dabei auch noch Geld.
Installation
Der integrierten Shimano-Sensor liegt im Bereich des Ausfallendes.
Um an den Sensor zu gelangen musst du das Hinterrad ausbauen.
Finde die Position des integrierten Sensors* im Ausfallende deines E-Bikes.
*Die abgebildete Sensorform ist ein Beispiel.
Löse die Schrauben der Halterung, mit der der Sensor* am Ausfallende besfestigt ist.
*Die abgebildete Sensorform ist ein Beispiel.

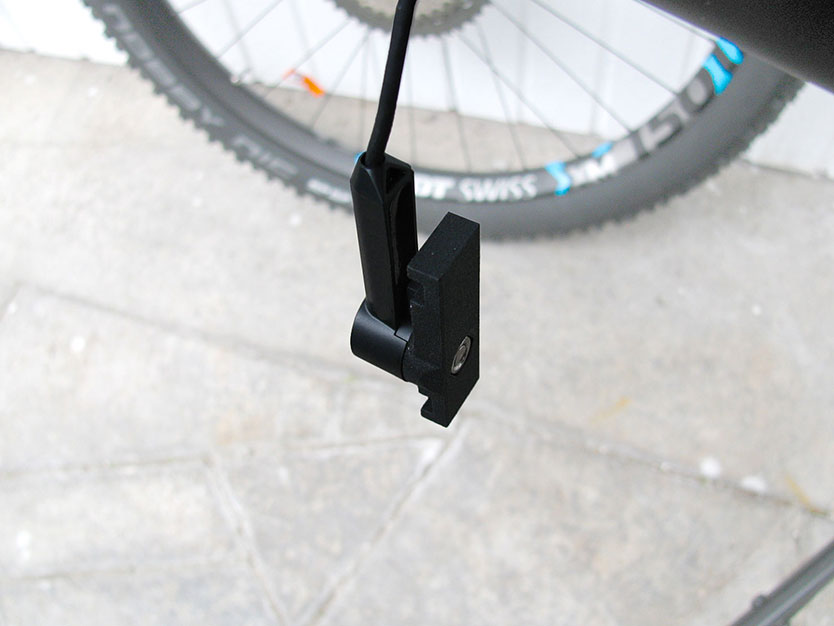

Befestige den Universal Adapter mit Zylinderschraube, Unterlegscheibe und Mutter (im Lieferumfang enthalten) an dem Shimano-Sensor*.
*Die abgebildete Sensorform ist ein Beispiel.

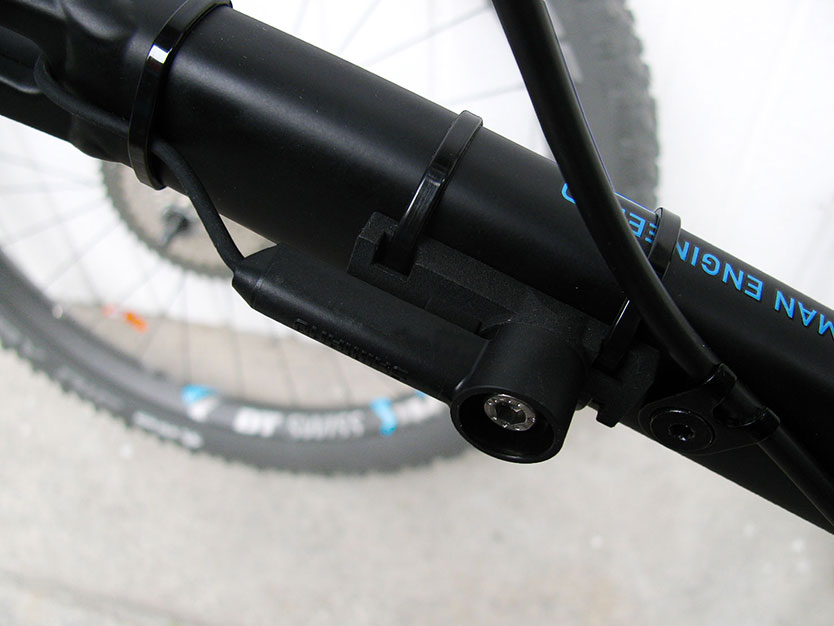

Nun kannst du den Universal Adapter mit aufgeschraubtem Shimano-Sensor* an der Kettenstrebe mit Kabelbindern (im Lieferumfang enthalten) an der Kettenstrebe befestigen.
*Die abgebildete Sensorform ist ein Beispiel.
Schiebe die badassBox auf den Adapter, bis sie einrastet.
Baue das Hinterrad deines Bikes wieder ein.
Montiere den Speichenmagneten und richte ihn an der Kante badassBox Gehäuses der badassBox aus. Das war's schon. Viel Spaß mit deinem schnelleren E-Bike!
Lieferumfang
Die Lieferung beinhaltet folgende Teile:
- eine badassBox 4 Shimano 2019
- einen badassBox 4 Gehäusedeckel
- eine AAA-Batterie
- einen Speichenmagnet mit Lappenschraube
- einen Universal Adapter
- eine Unterlage aus elastischem Schaumstoff
- eine M5-Mutter
- eine Unterlegscheibe
- eine Zylinderschraube
- vier Kabelbinder
Warnung vor Firmware-Updates/Upgrades!
Leider sind Firmware-Updates/-Upgrade trotz Anpreisen neuer Features, besserem Akkumanagement etc. durch die Hersteller gleichzeitig auch Einfallstore für deren unerwünschte Features, die Ihnen die Wahl zum Tuning nehmen oder einschränken.
Wir empfehlen daher, derzeit keine Upgrades/Updates der Motoren-Firmware durchzuführen oder durchführen zu lassen, um die Wahlmöglichkeit für Tuning-/Original-Zustand zu erhalten. Dies gilt insbesondere auch im Zusammenhang mit Werkstattarbeiten an ihrem E-Bike.
Achtung!
- Die badassBox darf nicht im öffentlichen Straßenverkehr betrieben werden!
- Die Verwendung ist nur auf Privatgelände oder etwa zu Wettbewerbs- oder Testzwecken etc. gestattet.
- Die Montage der badassBox kann zum Verlust der Garantie des Fahrrades führen.
- Die Verwendung der badassBox geschieht auf eigenes Risiko und auf eigene Gefahr.
- Der Hersteller übernimmt keine Haftung für Schäden an Gegenständen und/oder Personen, die durch unsachgemäße Verwendung der badassBox und/oder Zubehör entstehen.
Keine Rücknahme von elektronischen Bauteilen! Ausgepackte, geöffnete oder getestete BadassBox Produkte können NICHT mehr retour gesendet werden! Haftung, Gewährleistung und Garantie im Falle eines Fehlkaufes ausgeschlossen!
