BadassBox 4 Tuningmodul E-Bike Shimano 2020
E-Bike Tuning mit der badassBox für Pedelecs mit Shimano-Motor und integriertem Shimano-Sensor SM-DUE11
E-Bike-Tuning für Pedelecs mit Shimano-Motor. Noch robuster durch Spezialvergussmasse aus der Automobilindustrie. Neues Elektronikdesign für noch mehr Reichweite mit einer einzelnen AAA-Batterie.
Ein Qualitätsprodukt entwickelt und hergestellt in Deutschland.
Die Montage setzt einen kleinen Umbau voraus. Bitte lies unbedingt die Installationsanleitung bevor du bestellst!
Bitte prüfe vor der Bestellung ob sich das Kabel deines Sensors weit genug aus dem Ausfallende herausziehen lässt, damit der Sensor vor der Bremsscheibe an der Kettenstrebe befestigt werden kann. Denn nur unter dieser Bedingung, kann der Sensor zusammen mit der badassBox verwendet werden.
Im Bereich des schweizer Strassenverkehrsgesetz (SVG) nicht zugelassen! Haftung, Gewährleistung und Garantie seitens Händler/Hersteller ausgeschlossen!
Achtung, die badassBox 4 Shimano 2020 ist nur mit deinem Bike kompatibel, wenn es den im Ausfallende integrieten Shimano-Sensor SM-DUE11 (linkes Bild) besitzt.
Sieht der integrierte Sensor aus wie auf dem rechten Bild, handelt es sich um den älteren SM-DUE10 von Shimano. Dann brauchst du das badassBox 4 Shimano X-Set.
Befindet sich der Shimano-Sensor SM-DUE10 (rechtes Bild) gut zugänglich an deiner Kettenstrebe montiert, brauchst du nur eine badassBox 4 Shimano 2019.
Kurz & Knackig
Die badassBox wird zusammen mit dem aufgeschraubten Geschwindigkeitssensor an der Kettenstrebe des E-Bikes befestigt und hebt die 25 km/h Begrenzung auf.
- Kontaktloses E-Bike Tuning
- Schlankes, geschmacksmustergeschütztes Gehäuse
- Sicherungsmöglichkeit am Gehäuse
- Patentierte Feldverstärkungstechnologie
- Vergussmasse aus der Automobilindustrie
- Kompatibel mit elektronischen Schaltungen (Di2)
- Doppelte Qualitätskontrolle
- Made in Germany
Installation
Der integrierten Shimano-Sensor liegt im Bereich des Ausfallendes.
Um an den Sensor zu gelangen musst du das Hinterrad ausbauen.
Finde die Position des integrierten Sensors im Ausfallende deines E-Bikes und löse die Schrauben, mit denen der Sensor befestigt ist.

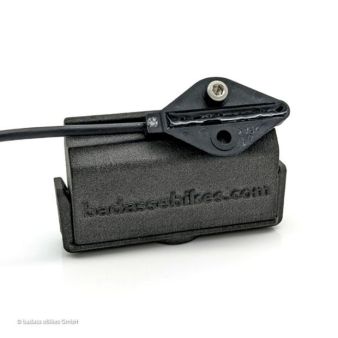

Platziere den Sensor in der vorgesehene Aussparung auf der badassBox.

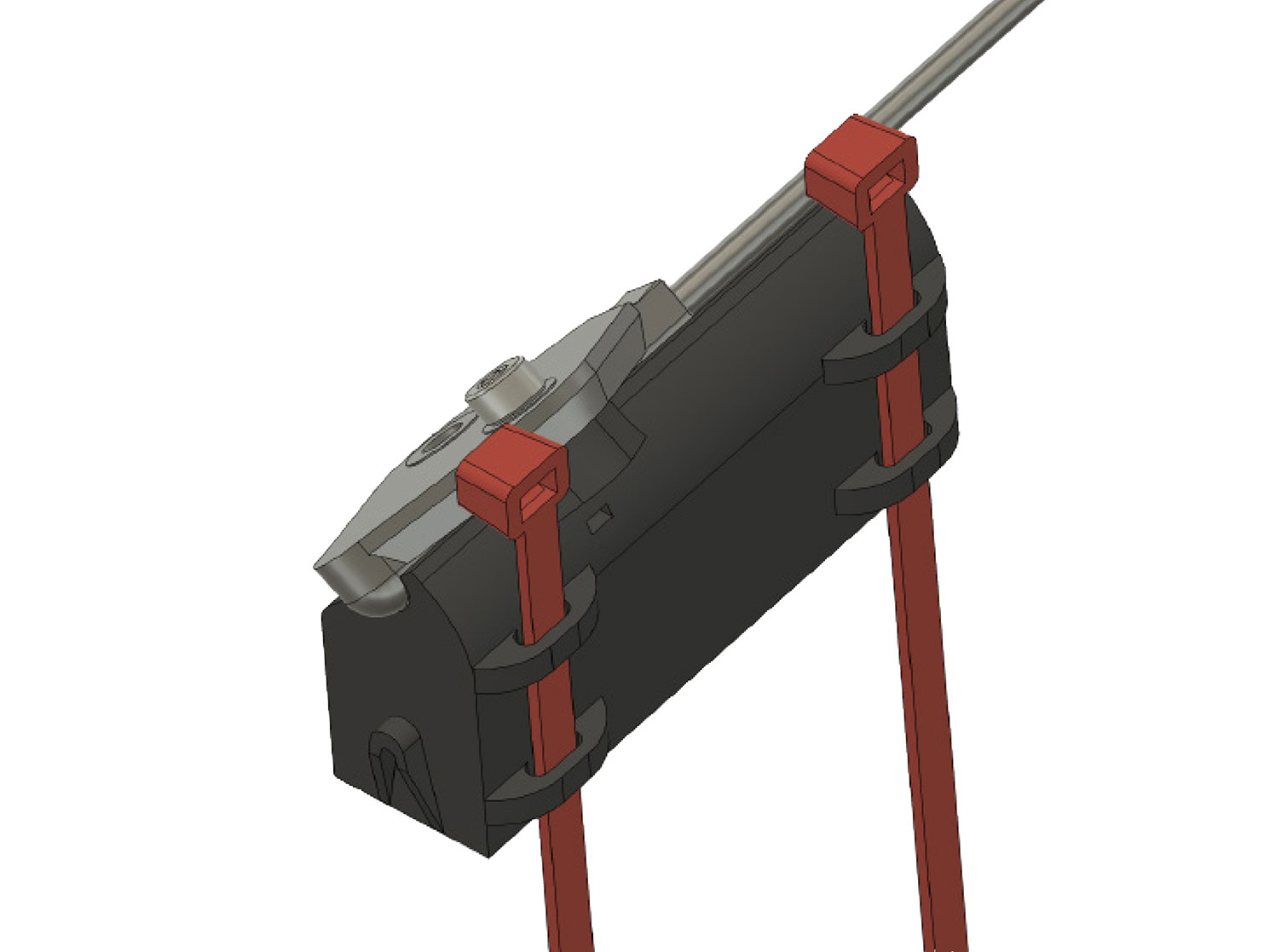

Befestige den Sensor mit der beiliegenden Zylinderkopfschraube (hierfür benötigst du einen 2 mm Sechskantschlüssel [Inbus]) auf der badassBox. Nun kannst du die badassBox zusammen mit dem Sensor mittels Kabelbinder (im Lieferumfang enthalten) an der Kettenstrebe montieren.
Bei der Erstmontage muss der mitgelieferte Speichenmagnet anstelle des Originalmagneten montiert werden. Unser Speichenmagnet funktioniert ohne badassBox identisch wie der Originalmagnet, ist jedoch bei aufgesetzter badassBox für die Funktion mit unserer patentierten Feldverstärkung notwendig.
Bau das Hinterrad wieder ein und schraube den mitgelieferten Speichenmagnet an eine Speiche, so dass der Magnet zur badassBox zeigt. Der Speichenmagnet muss neben die badassBox ausgerichtet werden. Um die Position des Magneten am Fahrrad im Stand zu überprüfen, hebe es hinten an, drehe das Hinterrad an (nicht die Kurbeln!) und lasse es laufen. Achte dabei auf Tacho bzw. App deines Fahrrads. Die angezeigte Geschwindigkeit sollte gleichmäßig sein und langsam abfallen, während das Hinterrad ausrollt.
Sollte der Speichenmagnet die badassBox berühren, muss der Speichenmagnet möglichst nah neben die badassBox gesetzt, und um 90° gedreht werden. Fertig!
Funktionsweise
Die badassBox übermittelt kontaktfrei, ohne elektrische Verbindung zum Motor, ohne Eingriff in die Motorelektronik oder -software ein verändertes Signal, um die Geschwindigkeitsbegrenzung zu überschreiten. Es ist nicht notwendig den Motor aufwändig zu öffnen. Es besteht keine Gefahr einer Beschädigung. Wird die badassBox entfernt und der Shimano-Sensor an der Kettenstrebe, oder der ursprünglichen Einbausituation im Ausfallende montiert und der Speichenmagnet daran ausgerichtet, dann ist das E-Bike wieder in den ungetunten und somit legalen Zustand zurückversetzt.
Bei all den Vorteilen werden prinzipbedingt eine falsche Geschwindigkeit, sowie davon abgeleitete Werte, angezeigt. Wir empfehlen für eine ohnehin exaktere Fahrdatenerfassung die Verwendung GPS-bezogener Zusatzgeräte (Mobiltelefon, Fahrradcomputer, etc.).
Technische Daten
Maße 61 x 39 x 18 mm
Gewicht badassBox 28 g
mit Batterie 39 g
Batterie 1,5 V AAA-Batterie (IEC R03)

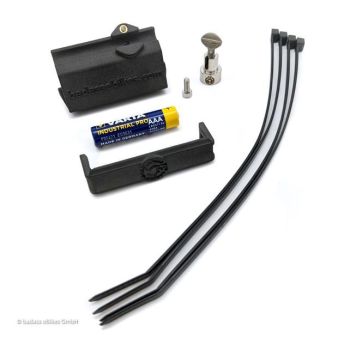

Lieferumfang
Die Lieferung beinhaltet folgende Teile:

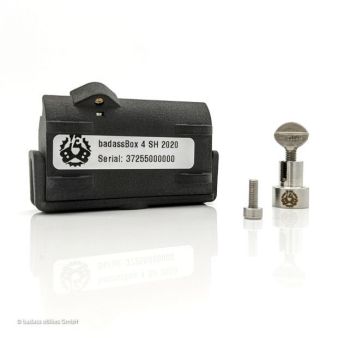

eine badassBox 4 Shimano 2020
einen badassBox 4 Gehäusedeckel
eine AAA-Batterie
eine Zylinderkopfschraube [M3 x 8 (DIN 912)]
ein Speichenmagnet mit Lappenschraube
vier Kabelbinder
Warnung vor Firmware-Updates/Upgrades!
Leider sind Firmware-Updates/-Upgrade trotz Anpreisen neuer Features, besserem Akkumanagement etc. durch die Hersteller gleichzeitig auch Einfallstore für deren unerwünschte Features, die Ihnen die Wahl zum Tuning nehmen oder einschränken.
Wir empfehlen daher, derzeit keine Upgrades/Updates der Motoren-Firmware durchzuführen oder durchführen zu lassen, um die Wahlmöglichkeit für Tuning-/Original-Zustand zu erhalten. Dies gilt insbesondere auch im Zusammenhang mit Werkstattarbeiten an ihrem E-Bike.
Achtung!
- Die badassBox darf nicht im öffentlichen Straßenverkehr betrieben werden!
- Die Verwendung ist nur auf Privatgelände oder etwa zu Wettbewerbs- oder Testzwecken etc. gestattet.
- Die Montage der badassBox kann zum Verlust der Garantie des Fahrrades führen.
- Die Verwendung der badassBox geschieht auf eigenes Risiko und auf eigene Gefahr.
- Der Hersteller übernimmt keine Haftung für Schäden an Gegenständen und/oder Personen, die durch unsachgemäße Verwendung der badassBox und/oder Zubehör entstehen.
Keine Rücknahme von elektronischen Bauteilen! Ausgepackte, geöffnete oder getestete BadassBox Produkte können NICHT mehr retour gesendet werden! Haftung, Gewährleistung und Garantie im Falle eines Fehlkaufes ausgeschlossen!
