Spannungsbegrenzer werden wie ein Verbraucher zwischen Masse und Stromleitung geklemmt um die Spannung zuverlässig auf die Nenngrösse zu regeln resp. begrenzen. Alles was an Mehrspannung anliegt wird gegen Masse abgeführt. Die Lebensdauer von Glühlampen wird dadurch deutlich erhöht.

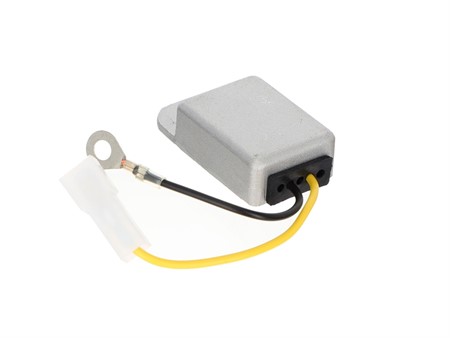

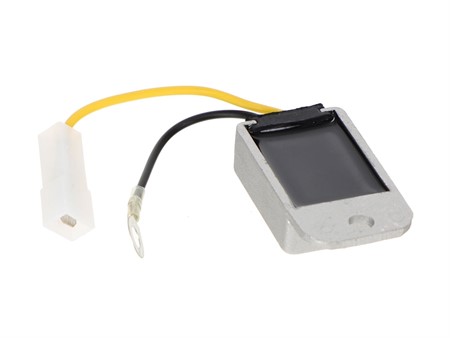

Das schwarze Kabel ist mit einer 6mm Rundöse und das gelbe Kabel mit einem 6mm Flachstecker ausgestattet.
Abmessungen Gleichrichter:
Länge mit Halterung: 63 mm
Länge ohne Halterung: 45 mm
Breite: 33 mm
Höhe: 16.5 mm
Kabellänge: 80mm

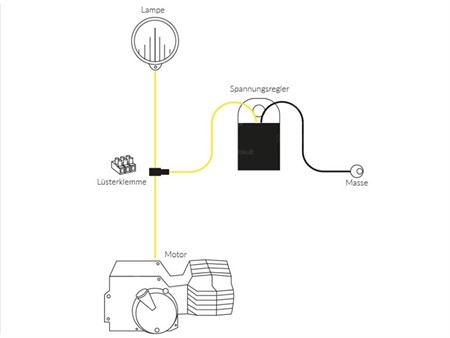

Schwarzes Kabel:
Der Kabelschuh des schwarzen Kabels wird zusammen mit der Befestigungslasche des Reglers vorzugsweise direkt am Rahmen oder an einem vorhandenen Massepunkt festgeschraubt.
Gelbes Kabel:
Das gelbe Kabel vom Spannungsbegrenzer wird parallel zum stromführenden Kabel welches von der Lichtspule kommt zusammengeschlossen.
