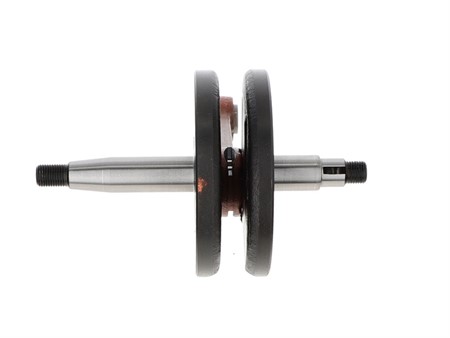

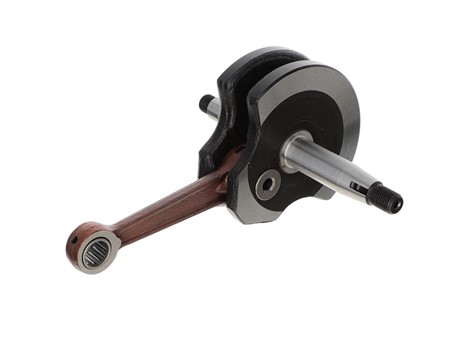

Kurbelwelle zu den Zündapp Typ 247 Motoren welche beispielsweise zum Zündapp Belmondo Mofa oder Zündapp Bergsteiger M25/M50 Moped passt.
Die Kurbelwelle ist mit einem Nadellager ausgestattet -> Für 12 mm Kolbenbolzen.
Masse:
Gesamtlänge Kurbelzapfen (Kupplungsseite): 41 mm
Gesamtlänge Kurbelzapfen (Zündungsseite): 66 mm
Länge 1. Absatz Kupplungsseite: 21.5 mm
Länge 2. Absatz Kupplungsseite: 10 mm
Ø 1. Absatz Kupplungsseite: 15 mm
Ø 2. Absatz Kupplungsseite: 12 mm
Gewinde Kupplungsseite: M10x1
Länge 1. Absatz Zündungsseite: 35 mm
Ø Absatz Zündungsseite: 15 mm
Gewinde Zündungsseite: M10x1
Ø Kurbelwangen: 84.7 mm
Breite Kurbelwangen: 30.1 mm
Pleuellänge Mitte - Mitte: 90.5 mm
