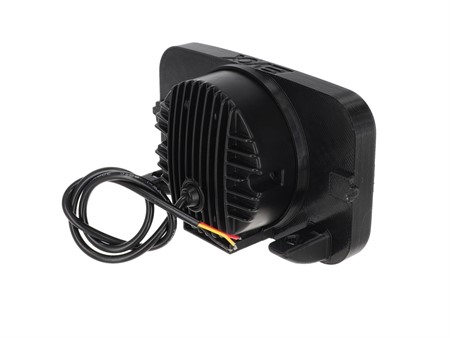

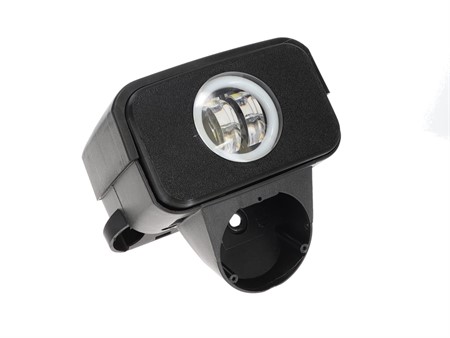

Phare à LED Piaggio Bravo
Phare à Led pour Piaggio Bravo
Le phare pour Piaggio Bravo est livré avec un convertisseur/régulateur de tension qui convertit la tension d'entrée de 6V AC en 12V DC ainsi que le type de tension de 12V AC (courant alternatif) en 12V DC (courant continu).
Le montage s'effectue comme pour le projecteur d'origine. Les couleurs des câbles correspondent aux couleurs du système d'origine.
Si le réseau de bord a déjà été converti en 12V DC (courant continu, alimenté par batterie), il est tout de même recommandé d'installer le convertisseur afin de garantir un flux de courant stable et une durée de vie plus longue.
ATTENTION : Le projecteur ne doit en aucun cas être raccordé directement (sans convertisseur) à une source de tension de 12V alternatif (AC) (les LED ne sont pas adaptées au courant alternatif pulsé et seraient détruites).
Le feu dispose de deux combinaisons d'éclairage :
- Feux de croisement et position
- Feu de croisement, feu de route et position
Contenu du paquet :
- Phare Evok.
- Convertisseur/régulateur de tension 6V AC -> 12V DC / 12V AC -> 12V DC.
Caractéristiques techniques de l'ensemble des feux avant Evok Iron Led :
- 12 volts ;
- 25 watts ;
- 3000 Lm de puissance ;
- Convertisseur de tension 6V à 12 Volts
Forme spécifique pour la lampe originale Piaggio Bravo avec le numéro d'article, 34802
Schéma de connexion
• COM 1: Câble noir provenant du système électrique d'origine.
• COM 2: Laissez le connecteur sans rien connecté.
• COM: Connectez le câble noir venant du Phare LED.
• IN-1: Connecter le câble bleu provenant du système électrique d'origine.
• IN-2: Connecter le câble vert provenant du système électrique d'origine.
• OUT-1: Connectez le câble rouge provenant du Phare LED.
• OUT-2: Connectez le câble jaune provenant du Phare LED.
Le projecteur de la photo 3 est uniquement à titre indicatif et N'EST PAS inclus dans la livraison.
