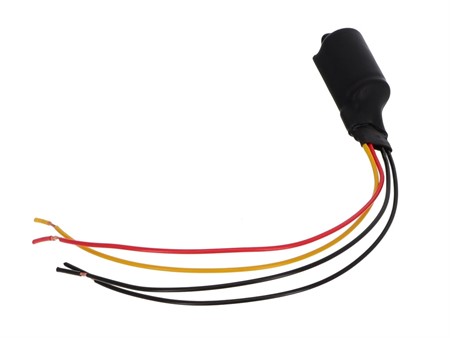

Spannungsregler / Gleichrichter zu LED Lampeneinsätzen
Dieser universelle Spannungswandler ist die ideale Lösung, um aus der originalen Wechselspannung (AC) vieler Mofas und Kleinmaschinen eine stabile 12V Gleichspannung (DC) zu gewinnen.
Einerseits dient dieser Regler als Ersatz zu den EVOK Scheinwerfer oder als Zubehör zu den Sachs / Puch LED Scheinwerfer welche ohne Regler geliefert werden.
Grundlegen funktioniert es ohne... Sollte dein Licht jedoch im stand flackern wäre dieser Gleichrichter (Kondensator) empfehlenswert.
Eingangsspannung: 6V AC oder 12V AC
Ausgangsspannung: stabilisierte 12V DC
Einsatzbereich: universell einsetzbar, besonders praktisch für Mofa- und Moped-Umbauten
Anwendungen: LED-Beleuchtung, Tuning-Elektrik, Bordnetz-Erweiterungen, kleine Verbraucher
Gerade bei älteren Mofas mit 6V-Anlage ermöglicht der Wandler den Umbau auf moderne 12V-Technik, z. B. für LED-Scheinwerfer oder USB-Ladegeräte. Auch bei vorhandenen 12V AC-Anlagen sorgt er für eine saubere Gleichspannung und schützt empfindliche Elektronik vor Spannungsspitzen.
Die Montage ist unkompliziert, das Modul kompakt und robust - ideal für alle, die ihr Mofa oder andere Kleinmotorfahrzeuge aufrüsten oder universell mit 12V DC versorgen möchten.
Anschlussplan:
COM 1: bleibt frei (oder anstelle von COM 2 nutzbar)
COM 2: Schwarzes Kabel vom originalen Kabelstrang
COM: Schwarzes Kabel vom LED-Scheinwerfer
IN-1: Violettes Kabel vom Schalter der Lampe
IN-2: Braunes Kabel vom Schalter der Lampe
OUT-1: Rotes Kabel vom LED-Scheinwerfer
OUT-2: Gelbes Kabel vom LED-Scheinwerfer
Hinweis: COM 1 und COM 2 sind gleichwertig - falls die Schaltung nicht wie gewünscht funktioniert, können diese beiden Anschlüsse einfach vertauscht werden.
