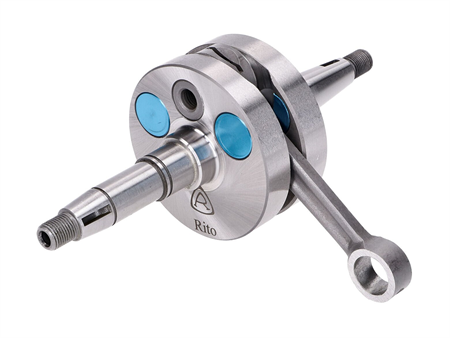

Vollwangenkurbelwelle Rito «+1mm Hub», Puch Maxi E50
Diese Vollwangen-Kurbelwelle ist für Puch Maxi S und N sowie Supermaxi LG1 Mofas und Mopeds mit 1-Gang-E50-Motor geeignet. Durch ihr überarbeitetes Design ist sie leichter und gleichzeitig besonders leistungsstark ausgelegt.
Dank des um 1 mm verlängerten Hubs liefert die Kurbelwelle spürbar mehr Drehmoment und eine höhere Verdichtung. Dadurch kann der Motor sein volles Leistungspotential besser ausschöpfen. Mit einem Gewicht von 939 Gramm überzeugt diese passgenaue Vollwangen-Ausführung durch starke Performance, was sie in aktuellen Tests eindrucksvoll unter Beweis gestellt hat.
Um die Vorverdichtung maximal zu erhöhen, wurden alle Ausgleichsbohrungen in den Kurbelwangen mit Aluminiumeinsätzen verschlossen. Das robuste Pleuel ist mit einem verstärkten 16-mm-Pleuelbolzen ausgestattet und ebenfalls innen verschlossen. Die polierte Oberfläche des Pleuels verbessert die Strömung des Luft-Benzin-Gemischs deutlich. Zusätzlich sorgen integrierte Schmierschlitze für zuverlässigen Lauf, selbst bei hohen Drehzahlen.
Hinweise zur Montage und Nutzung:
Zum Ausgleich des längeren Hubs ist zwingend eine 0.5-mm-Hubplatte erforderlich. Zusätzlich wird empfohlen, zwischen Dichtung und Gehäuse beziehungsweise Zylinder eine geeignete Dichtmasse zu verwenden. Das Quetschkantenmass, also der Abstand zwischen Kolben und Zylinderkopf bei OT, darf 1 mm nicht unterschreiten. Durch den erhöhten Druck im Kurbelgehäuse sollte der zündungsseitige Simmerring entweder mit 2K-Kleber fixiert oder mit einem Halteblech gesichert werden.
Technische Daten:
Gesamtlänge Kurbelzapfen kupplungsseitig: 74 mm
Gesamtlänge Kurbelzapfen zündungsseitig: 67 mm
Absatzlängen kupplungsseitig: 9 mm / 14.5 mm / 25 mm
Durchmesser Absätze kupplungsseitig: 22 mm / 17 mm / 15 mm
Gewinde kupplungsseitig: MF10x1 mm
Absatzlänge zündungsseitig: 26.3 mm
Durchmesser Absatz zündungsseitig: 17 mm
Gewinde zündungsseitig: MF10x1 mm
Durchmesser Kurbelwangen: 69.9 mm
Breite Kurbelwangen: 34 mm
Durchmesser Pleuelauge oben: 15 mm
Durchmesser Pleuelbolzen unten: 16 mm
Pleuellänge Mitte - Mitte: 90 mm
Hub: 44 mm
Gesamtgewicht inklusive Pleuel: 939 Gramm
Nadellager Abmessung: Ø 12 / 15 x 15 mm, Achse 12
Entspricht der Puch-Ersatzteilnummer 349.1.10.015.0
Qualitätsprodukt des portugiesischen Herstellers Rito.
