Phare avant Evok Iron Led pour Piaggio SI «sans anneau lumineux»

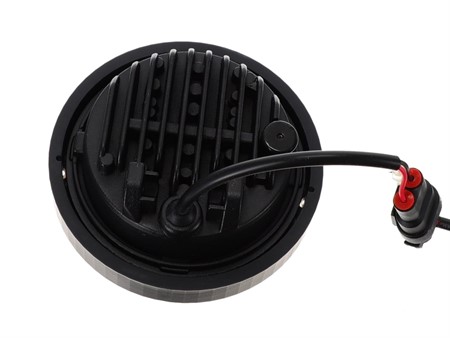

Phare Evok Iron Led pour Piaggio SI FL2
Le phare pour Piaggio SI FL2 est livré avec un convertisseur/régulateur de tension qui convertit la tension d'entrée de 6V AC en 12V DC ainsi que le type de tension de 12V AC (courant alternatif) en 12V DC (courant continu).
Le montage s'effectue comme pour le projecteur d'origine. Les couleurs des câbles correspondent aux couleurs du système d'origine.
Si le réseau de bord a déjà été converti en 12V DC (courant continu, alimenté par batterie), le convertisseur n'est pas nécessaire.
ATTENTION : Le projecteur ne doit en aucun cas être raccordé directement à une source de courant alternatif (AC) de 12V (les LED ne sont pas adaptées au courant alternatif pulsé et seraient immédiatement détruites).
Le feu dispose de deux combinaisons d'éclairage :
- Feux de croisement et position
- Feu de croisement, feu de route et position
Contenu du paquet :
- Phare Evok

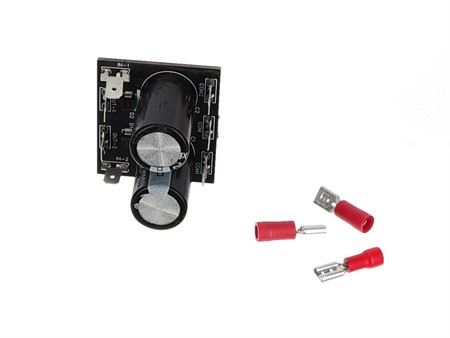

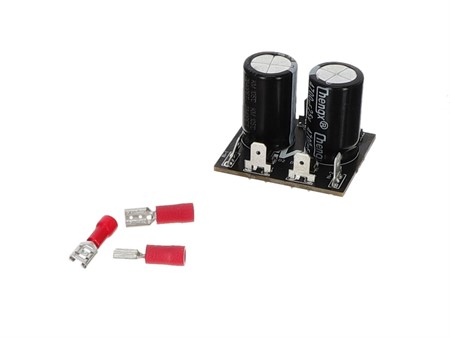

- Convertisseur/régulateur de tension 6V AC -> 12V DC / 12V AC -> 12V DC
Caractéristiques techniques du phare avant complet Evok Iron Led :
- Jusqu'à 3000 LM de puissance
- 12 volts
- 25 watts
- Led 6000K (lumière blanche froide) ;
- Forme spécifique pour Piaggio SI FL2
PIAGGIO SI 50 1979-1988 SIM1T-SIV1T
PIAGGIO SI FL2 50 1991-1997 SRM1T-SRV1T
PIAGGIO SI MIX 50 1996-1999 C0500
Schéma de connexion
• COM 1 : câble noir provenant du faisceau de câbles d'origine.
• COM 2 : reste vide
• COM : câble noir provenant du projecteur LED.
• IN-1 : câble violet ou marron provenant de l'interrupteur de la lampe.
• OUT-1 : câble rouge provenant du projecteur LED.
