Symptome, Schadensbilder und Ursachen am Töffli richtig einordnen

Kolbenklemmer oder Kolbenfresser – und was jetzt? Wie schlimm ist es wirklich? Was lässt sich noch retten und wo sitzt die Ursache? Eine genaue Diagnose des Schadbilds kann dir dabei helfen, nun die richtige Entscheidung zu treffen. In diesem Artikel zeigen wir dir, wie du die Spuren liest, welche Ursachen dahinterstecken können und wie du verhinderst, dass dich der Kolbenfresser ein zweites Mal erwischt. Find use, was din 2-Takt-Motor verwütscht het.

Klemmer oder Fresser, was ist der Unterschied?

Wenn es gut läuft, gleitet das Kolbenhemd mit etwas Spiel in der Zylinderlaufbahn deines Töfflis. Diesen Freiraum braucht der Kolben, weil er sich bei Betriebstemperatur ausdehnt. Für einen geschmeidigen Lauf sorgt der Schmierfilm aus dem 2-Takt-Öl im Gemisch. Er mindert die Reibung, nimmt Wärme auf und verhindert trockenes Anreiben zwischen Kolbenhemd und Laufbahn.

Wird der Motor zu heiss, ist das Laufspiel zu knapp oder reisst der Schmierfilm durch Magerlauf oder Mangelschmierung örtlich ab, läuft das Kolbenhemd an. Der Motor wird zäh, verliert Leistung, stirbt ab oder blockiert. Passiert dir das bei einer Ausfahrt, sollten alle Alarmglocken schrillen. Denn jetzt droht ein ernsthafter Schaden an Kolben, Ringen und Zylinderlaufbahn. Mit Glück bleibt es bei einem Kolbenklemmer. Dabei kommt es kurzfristig zu direktem Reibkontakt zwischen Kolben und Laufbahn; der Motor bremst stark ab oder blockiert und lässt sich nach dem Abkühlen unter Umständen wieder drehen. Das bedeutet jedoch nicht, dass Kolben, Ringe und Laufbahn unbeschädigt sind. Nach einem solchen Vorfall solltest du mit deinem Mofa nicht wie gewohnt weiterfahren, sondern das Schadensbild prüfen und die Ursache klären.

Beim Kolbenfresser ist der Schaden deutlicher. Kolbenmaterial haftet auf der Zylinderlaufbahn, Riefen schneiden sich tiefer ein, die Kolbenringe können in der Nut festbacken, und der Motor blockiert oder läuft danach in vielen Fällen gar nicht mehr.

Ob noch etwas zu retten ist, zeigt erst das Schadensbild. Entscheidend ist, wo die Spuren sitzen und wie tief sie gehen: Reichen neue Ringe, muss der Kolben ersetzt werden, lässt sich die Laufbahn bearbeiten, oder brauchst du einen neuen Zylinder? Um diese Frage zu beantworten, hilft dir der genaue Blick auf Kolbenhemd, Zylinderlaufbahn, Ringzone und Kolbenkrone weiter.

Schadensbilder am Mofa lesen – Prognose und Ursache

Was verrät das Schadensbild über die Prognose für deinen Zylinder? Was sagt es über die Ursache deines Kolbenklemmers oder Kolbenfressers aus? Wo du mit der Suche anfängst und auf welche Spuren du achten solltest, stellen wir dir in den nächsten Abschnitten vor.

Zündkerze – erster Hinweis auf Hitze, Gemisch und Verbrennung

Die Zündkerze ist der erste Kontrollpunkt, weil sie sich am Mofa schnell ausbauen lässt und bereits erste Hinweise auf mögliche Ursachen liefert. Für die Prognose von Kolben und Zylinder reicht sie allein nicht aus, aber sie hilft, die später sichtbaren Spuren richtig einzuordnen.

Ein sehr helles, trockenes oder glasig wirkendes Kerzenbild kann auf eine hohe thermische Belastung oder einen zu mageren Motorlauf hindeuten. Auffällig sind dabei vor allem ein sehr heller Isolator, fehlende oder ungewöhnlich helle Ablagerungen sowie thermisch angegriffene Elektroden. Sind Elektrode oder Isolator bereits angeschmolzen oder deutlich überhitzt, kommen unter anderem Magerlauf, ein zu früher Zündzeitpunkt, ein für den Motor zu heisser Kerzenwärmewert oder Glühzündung infrage. Fressspuren auf der Auslassseite oder eine angegriffene Kolbenkrone stützen den Verdacht auf eine thermische Überlastung, reichen für sich allein aber nicht aus, um die genaue Ursache festzulegen.

Ein schwarzes, trocken verrusstes Kerzenbild lässt häufig auf ein zu fettes Gemisch oder eine unvollständige Verbrennung schliessen. Auch ein stark verschmutzter Luftfilter, ein hängender Choke oder ein für den Motor zu kalter Kerzenwärmewert kommen als Ursache infrage. Glänzt der Belag dagegen ölig, solltest du zusätzlich das Mischverhältnis und die Verbrennung des 2-Takt-Öls prüfen. Eine kraftstoffnasse Zündkerze kann wiederum darauf hindeuten, dass Gemisch in den Brennraum gelangt, aber nicht zuverlässig gezündet wird. Wie du Farbe, Belag und Zustand im Detail beurteilst, stellen wir dir in unserem Artikel zum Zündkerzenbild am Mofa vor.

Was Kolbenkrone und Verbrennungsbild verraten

Nach der Kerze folgt die Kolbenkrone, also der Kolbenboden im Brennraum deines Mofas. Eine gleichmässig verfärbte Krone mit normalem Belag ist für sich noch kein Problem. Kritisch werden hellgraue, trockene, körnige oder pockige Stellen, kleine Krater, angeschmolzene Kanten oder sichtbare Metallpunkte. Die Prognose verschlechtert sich deutlich, wenn die Kolbenkrone angeschmolzen, erodiert oder von Einschlägen gezeichnet ist. Angeschmolzene Kanten sprechen für eine starke thermische Belastung. Pockige Stellen und Krater können dagegen auch durch abnormale Verbrennung oder harte Fremdkörper im Brennraum entstehen. Beurteile die Kolbenkrone deshalb zusammen mit Zündkerze, Zylinderkopf und den Spuren an Kolbenhemd und Laufbahn.

Auslassseite – die Hitzezone richtig deuten

Die Auslassseite ist zur Diagnose des Kolbenfressers oft der aussagekräftigste Bereich am Kolbenhemd. Dort strömen die heissen Abgase aus, darum arbeitet diese Seite thermisch am härtesten. Wenn der Motor zu heiss läuft oder das Gemisch abmagert, reisst der Schmierfilm hier besonders schnell ab.

Leichte, glatte Reibspuren auf der Auslassseite bedeuten zunächst nur, dass der Mofakolben als Folge des Kolbenklemmers oder Kolbenfressers angerieben hat. Die Prognose hängt davon ab, wie Laufbahn und Ringzone aussehen. Bleiben die Spuren glatt, sind keine fühlbaren Riefen vorhanden und arbeiten die Ringe frei, besteht oft noch Hoffnung für eine mögliche Reparatur.

Deutlich schlechter sieht es bei rauen Fressflächen, tiefen senkrechten Riefen oder silbrigem Aluminiumauftrag aus. Heller Materialauftrag auf der Zylinderlaufbahn bedeutet, dass der Töfflikolben bereits Aluminium abgegeben hat. Diese Stelle erhöht die Reibung und belastet die Kolbenringe bei jedem weiteren Hub. Dann geht es um eine saubere Beurteilung der Laufbahn, nicht um vorsichtiges Weiterfahren.

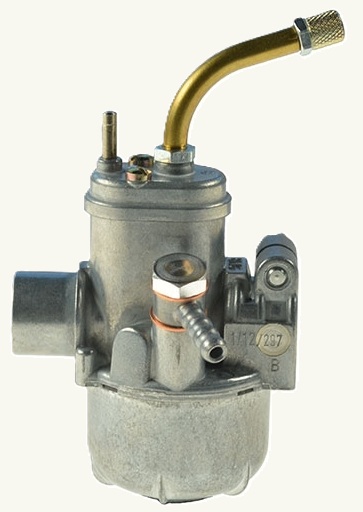

Für die Ursachenforschung ist wichtig: Eine beschädigte Auslassseite bedeutet weder automatisch zu wenig Öl noch beweist sie einen zu mageren Motorlauf. Beide Ursachen kommen infrage, ebenso ein zu knappes Laufspiel oder eine andere starke thermische Belastung. Prüfe deshalb Vergaserdüsen, Kraftstoffdurchfluss, Tankentlüftung, Vergaser, Ansaugstutzen, Wellendichtringe und Luftfilter ebenso wie Mischverhältnis beziehungsweise Ölversorgung und das Laufspiel von Kolben und Mofazylinder.

Schmierung, Wasser oder Schmutz im Verdacht? Das sind die Anzeichen!

Spuren auf der Einlassseite erlauben keine eindeutige Ursachenzuordnung für deinen Kolbenklemmer oder Kolbenfresser. Feine, gleichmässige Kratzer und eine matte Oberfläche können auf Schmutz hindeuten, der über den Ansaugweg in den Motor gelangt ist. Örtliche Klemmspuren können dagegen auch als Gegenspur zu einer stark erwärmten Auslassseite oder bei allgemeiner Mangelschmierung entstehen. Prüfe deshalb Mischverhältnis beziehungsweise Ölversorgung, Kraftstoffqualität, Luftfilter und Ansaugweg sowie mögliche Nebenluft gemeinsam. Bei Getrenntschmierung gehören zusätzlich Ölpumpe und Ölleitung auf den Prüfstand. Aus der Position der Spuren allein lässt sich deshalb nicht sicher ableiten, ob Wasser, Schmutz oder ein anderer Auslöser hinter dem Kolbenklemmer oder Kolbenfresser steckt.

Spuren rundum am Kolbenhemd: der Vierpunkt-Klemmer

Beim Vierpunkt-Klemmer zeigen sich vier typische Anlauf- oder Fressstellen am Kolbenhemd, meist im Bereich der Kolbenbolzenaugen, also rund um die Bohrungen, in denen der Kolbenbolzen sitzt. Dort ist die Wandung des Kolbens stärker als an anderen Bereichen des Kolbenhemds. Bei starker oder sehr schneller Erwärmung kann sich deshalb das Laufspiel an diesen Stellen besonders stark verringern, bis Kolben und Zylinderlaufbahn miteinander in Kontakt kommen.

Gerade die Verteilung dieser vier Spuren hilft dir bei der Ursachenanalyse. Sie weist auf ein Problem mit der thermischen Ausdehnung und dem verfügbaren Laufspiel hin. Prüfen solltest du deshalb vor allem, ob Kolben und Zylinderbohrung zueinander passen, das vorgeschriebene Laufspiel eingehalten wurde und der Motor vor hoher Belastung ausreichend auf Temperatur kommen konnte. Wie schwer der Schaden bereits ist, zeigen anschliessend die Spuren an Kolben, Ringzone und Zylinderlaufbahn.

Was die Kolbenringe verraten

Auch die Kolbenringe liefern wichtige Hinweise auf Schadensumfang und mögliche Ursache deines Kolbenklemmers oder Kolbenfressers. Prüfe zuerst, ob sie noch frei in ihren Nuten sitzen oder durch Ölkohle festgesetzt sind. Dunkle Verbrennungsspuren unterhalb der Ringzone können auf ein Blow-by hindeuten, also darauf, dass Verbrennungsgase an den Kolbenringen vorbei in Richtung Kurbelgehäuse gelangt sind. Dahinter können unter anderem festgesetzte oder verschlissene Ringe, beschädigte Ringnuten oder eine angegriffene Zylinderlaufbahn stecken.

Noch genauer hinschauen solltest du bei einem gebrochenen Kolbenring. Ein Montagefehler ist nur eine mögliche Ursache. Auch ein festgesetzter oder bereits beschädigter Ring, ein Problem mit dem Sicherungsstift oder das Einhaken eines Ringendes an einer Kanalkante können zum Bruch führen. Findest du einen gebrochenen Ring, prüfst du deshalb auch Ringnut, Sicherungsstift und Kanalränder auf Schäden. Ist die Ringnut ausgeschlagen, verformt oder ausgebrochen, muss der Kolben in der Regel ersetzt werden.

Zylinderlaufbahn und Kanalränder – lässt sich der Zylinder retten?

Auch die Zylinderlaufbahn nimmst du dir bei der Diagnose vor, denn sie gibt dir wichtige Hinweise, ob du den Zylinder deines Töfflis nach einem Kolbenklemmer oder Kolbenfresser noch retten kannst.

Dabei zählt nicht nur, wie die Laufbahn aussieht, sondern auch, wie sie sich anfühlt. Leichte Verfärbungen oder feine Laufspuren sagen für sich allein noch wenig über den Zustand des Mofazylinders aus. Deutlich auffälliger sind fühlbare Riefen, heller Aluminiumauftrag oder beschädigte Stellen an der Laufbahn. Eine erste Orientierung gibt dir am gereinigten Mofazylinder der Fingernagel-Test: Bleibst du mit dem Nagel an einer Riefe hängen, ist sie deutlich fühlbar. Ob die Spur bereits die Abdichtung der Kolbenringe beeinträchtigt oder der Mofazylinder noch weiterverwendet werden kann, lässt sich daraus allein aber nicht sicher ableiten.

Neben der Laufbahn prüfst du auch die Kanalränder, vor allem rund um das Auslassfenster. Dort können sich Aluminiumreste ablagern, Grate entstehen oder kleine Ausbrüche zeigen. Da die Kolbenringe bei jedem Hub an diesen Öffnungen vorbeilaufen, können beschädigte oder scharfkantige Kanalränder die Ringe zusätzlich belasten und im schlimmsten Fall beschädigen. Findest du dort Auffälligkeiten, solltest du sie deshalb bei der Beurteilung des Schadens mit berücksichtigen.

Ob sich dein Mofazylinder noch retten lässt, hängt auch von seiner Bauart und dem Ausmass des Schadens ab. Einen Graugusszylinder kannst du je nach Zustand und Mass nacharbeiten lassen. Bei einem beschichteten Mofazylinder solltest du dagegen nicht einfach mit Schleifpapier an Riefen oder beschädigte Stellen gehen. Sitzt nur Aluminiumauftrag auf der Laufbahn, lässt sich dieser unter Umständen entfernen. Ist die Beschichtung selbst beschädigt oder abgeplatzt, kommt je nach Mofazylinder eine Neubeschichtung infrage. Bei starken Schäden ist ein Ersatz oft die sinnvollere Lösung.

Krater und Einschläge – wenn ein Fremdkörper im Spiel war

Punktuelle Einschläge auf der Kolbenkrone sowie tiefe, unregelmässige Riefen an Kolben und Laufbahn deuten darauf hin, dass ein harter Fremdkörper im Motor unterwegs war. Solche Spuren können direkt durch eingedrungene Partikel entstehen oder erst als Folgeschaden eines Kolbenklemmers oder Kolbenfressers. Bricht dabei beispielsweise ein Kolbenring, springt ein Kolbenbolzenclip heraus oder lösen sich Bruchstücke aus einem Nadellager am Pleuel, können die Teile über Kurbelgehäuse und Überströmkanäle in den Bereich von Kolben und Mofazylinder gelangen und dort weitere Schäden verursachen. Auch Metallspäne nach einer unsauberen Reparatur oder gröberer Schmutz aus dem Ansaugtrakt kommen als Ursache infrage.

Findest du ein solches Schadensbild, solltest du deshalb nicht nur Kolben und Mofazylinder kontrollieren. Nimm auch Kurbelgehäuse, Überströmkanäle und Lager genau unter die Lupe und kläre, woher der Fremdkörper stammt. Bleibt ein Bruchstück im Motor oder die eigentliche Ursache bestehen, kann auch ein neuer Zylindersatz schnell wieder Schaden nehmen.

Feine mattgraue Kratzer: Hinweis auf abrasiven Verschleiss

Ein gleichmässig matter, fein verkratzter Schleier auf Kolben und Laufbahn sieht zunächst weniger dramatisch aus als grobe Fressspuren, ist aber ein eigenes Schadensbild. Hier haben viele kleine Schmutzpartikel über längere Zeit an den Oberflächen gearbeitet und Kolben sowie Mofazylinder regelrecht abgeschliffen. Typisch sind zahlreiche feine Kratzer statt einzelner tiefer Riefen.

Die Ursache suchst du deshalb zuerst im Ansaugweg. Beschädigtes oder poröses Filtermaterial und ein schlecht sitzender Luftfilter können Schmutz in den Motor gelangen lassen. Prüfe auch die Verbindungen zwischen Luftfilter, Vergaser und Ansaugstutzen auf undichte Stellen. Ist ein offener Ansaugtrichter verbaut, solltest du ebenfalls berücksichtigen, dass die Ansaugluft dabei nicht wie bei einem Luftfilter von Staub und Schmutz gereinigt wird. Findest du im Ansaugweg eine solche Schwachstelle, hast du einen wichtigen Hinweis auf die Ursache des abrasiven Verschleisses.

Wir drücken die Daumen, dass es glimpflich ausging

Wir hoffen, der Schaden an deinem Töffli hält sich in Grenzen und die Laufbahn kommt noch einmal davon. Ganz gleich, wie schwer es den Kolben erwischt hat: Wenn du das Schadensbild gelesen und die Ursache gefunden hast, hast du den wichtigsten Schritt schon getan. Mit etwas Glück kannst du deinen Zylinder retten. Und falls nicht: Ärgere dich nicht zu sehr. Ein Kolbenfresser erwischt fast jedes Töfflimeitli und fast jeden Töfflibuebe irgendwann einmal.
