Régler correctement l'allumage du cyclomoteur

Régler l'allumage de ton cyclomoteur de manière optimale - Le guide ultime du viseur

Un allumage correctement réglé est essentiel pour la performance et la longévité du moteur de ta moto. Peu importe le modèle que tu conduis - si le point d'allumage n'est pas adapté, tu auras soit une perte de puissance, soit une consommation de carburant plus élevée ou, dans le pire des cas, un moteur endommagé. Avec un peu de patience et les bons outils, tu peux remettre ton moteur en pleine forme !

Qu'est-ce que l'allumage et pourquoi est-il si important ?

L'allumage de ton moteur de moto veille à ce que le mélange air-carburant s'enflamme au bon moment. Ce moment est décisif, car un allumage trop précoce ou trop tardif a des conséquences négatives sur les performances du moteur et sur l'usure.
En cas d'allumage précoce, l'étincelle d'allumage arrive trop tôt, avant que le piston n'ait atteint le point mort haut (PMH). Cela entraîne des bruits de cognement, une surchauffe du moteur et éventuellement même des dommages au niveau du piston ou de la bielle.
En revanche, en cas d'allumage tardif, l'étincelle s'allume trop tard, ce qui entraîne une perte de puissance et une augmentation de la consommation de carburant, car le processus de combustion n'est pas exploité de manière optimale.

Si tu veux que ta moto fonctionne de manière fiable tout en développant sa pleine puissance, un réglage précis de ton allumage est donc obligatoire !

De quoi as-tu besoin pour régler au mieux l'allumage de ton cyclomoteur ?

Avant de commencer, assure-toi d'avoir les bons outils sous la main - sans les outils adéquats, le réglage de l'allumage devient vite frustrant.

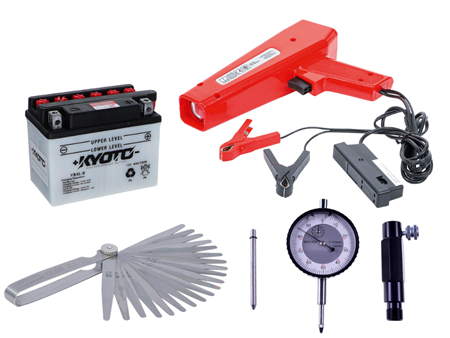

Outils nécessaires :

• Tournevis (cruciforme et à fente)
• Jeu de clés à douille
• Clé dynamométrique
• Extracteur de volant d'inertie
• Jauge d'épaisseur avec rallonge et adaptateur (pour le trou de bougie)
• Jauge d'épaisseur (pour le contact du rupteur)
• Lampe de contrôle ou multimètre (pour le contrôle électronique)

Facultatif, mais utile :

• lampe stroboscopique (pour un réglage fin encore plus précis)
• Manuel d'atelier de ton modèle (pour des valeurs de consigne spécifiques)

Préparation - le premier pas vers le succès

Avant de te mettre au travail, tu dois faire quelques préparatifs :

• Une position sûre : assure-toi que ton scooter est placé sur une béquille stable. Tu pourras ainsi faire tourner le moteur librement sans qu'il ne bascule.
• Moteur froid : le réglage doit être effectué sur un moteur froid, car les tolérances peuvent être modifiées par la chaleur.
• Retirer la bougie : dévisse la bougie pour pouvoir tourner le moteur plus facilement. Cela te facilitera grandement la tâche.

Étape 1 : Vérifier le contact du rupteur
Le contact du rupteur est la pièce maîtresse de l'allumage mécanique et doit être réglé de manière optimale. Si ce contact ne fonctionne pas correctement, un réglage précis de l'allumage est impossible.

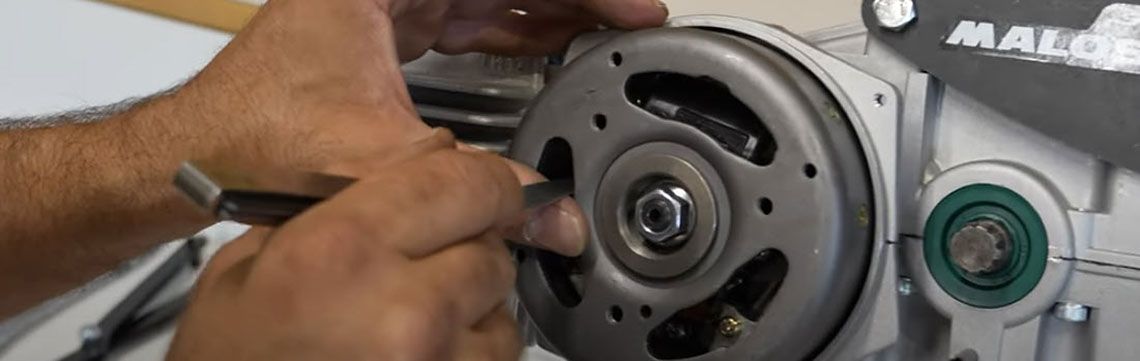

• Retirer le capot : dévisser le capot du volant moteur pour accéder à la plaque de base de l'allumage et au rupteur.
• Trouver l'ouverture maximale : Tourne lentement le volant jusqu'à ce que le contact du rupteur atteigne son ouverture maximale.
• Mesurer la distance : Utilise la jauge d'épaisseur pour vérifier la distance entre les contacts. La valeur devrait normalement être de 0,4 mm ± 0,05 mm (tu trouveras des indications précises dans le manuel de ton modèle).
• Ajuste la valeur : Si la valeur n'est pas correcte, desserre les vis de fixation du rupteur et ajuste la distance.

Étape 2 : Déterminer le point mort haut (PMH)
Le point mort haut est le moment où le piston atteint le point le plus haut du cylindre. Ce point sert de référence pour le réglage optimal de l'allumage.

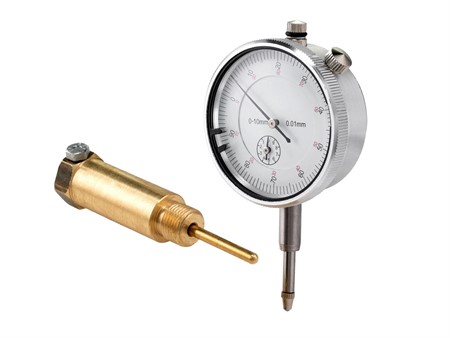

• Insérer le comparateur à cadran : Visser le comparateur avec l'adaptateur dans le trou de la bougie.
• Trouver le point mort (OT) : Tourne le volant d'inertie dans le sens de rotation du moteur jusqu'à ce que le comparateur à cadran indique le point le plus haut.
• Placer un repère : Place un repère sur le volant et sur le boîtier du moteur pour fixer le PMH.

Étape 3 : Déterminer le moment d'allumage théorique
Le bon moment pour l'allumage dépend du modèle de ta moto. Voici quelques exemples :

• Puch Maxi : 1,2 mm avant PMH
• Piaggio Ciao : 1,8 mm avant PMH
• Tomos A35 : 1,5 mm avant PMH

Consulte ton manuel si tu n'es pas sûr. Une fois que tu connais la valeur de consigne, fais tourner le volant d'inertie en sens inverse (dans le sens inverse de la rotation du moteur) jusqu'à ce que le comparateur indique la valeur de consigne. Mets là aussi un repère.

Étape 4 : vérifier le point d'allumage réel
Il s'agit maintenant de vérifier si le point d'allumage du moteur de ta moto correspond à la valeur de consigne.

• Utiliser une feuille de contrôle : Place un film fin, par exemple un papier à cigarette, entre les contacts du disjoncteur.
• Observer la libération : Tourne le volant dans le sens de rotation du moteur et observe le moment où la feuille est libérée. Cela correspond au point d'allumage actuel.

Si la valeur réelle diffère de la valeur de consigne, tu dois ajuster l'allumage.

Etape 5 : Régler l'allumage

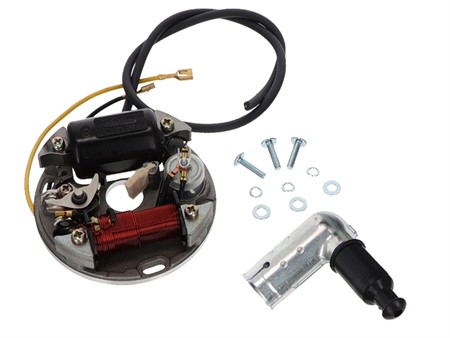

Pour corriger l'allumage, tu dois déplacer légèrement la plaque de base de l'allumage :

• Allumage précoce : Tourne la plaque de base dans le sens inverse de la rotation du moteur.
• Allumage tardif : Tourne la plaque de base dans le sens de rotation du moteur.

Resserre les vis et vérifie à nouveau le point d'allumage. Répétez l'opération jusqu'à ce que le point d'allumage réel corresponde parfaitement à la valeur de consigne.

Étape 6 : Réglage fin avec la lampe stroboscopique

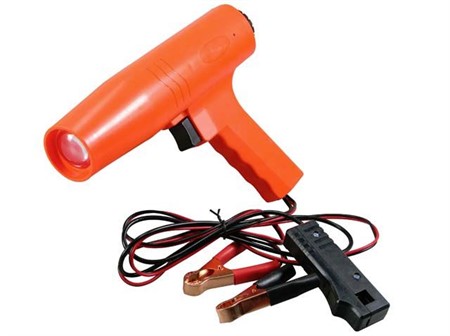

Pour un réglage particulièrement précis de l'allumage, tu peux utiliser une lampe stroboscopique. Voici comment faire :

• Connecte-toi à l'appareil : Connecte la lampe stroboscopique au câble d'allumage.
• Démarrer le moteur : laisse tourner le moteur de ta moto au ralenti.
• Utiliser la lumière du flash : Dirige la lumière du flash vers les repères du volant et du carter moteur. Ceux-ci devraient parfaitement correspondre.
• Correction : si nécessaire, ajuste au minimum la plaque de base.

Éviter les erreurs fréquentes

• Mauvaise utilisation du comparateur : veille à utiliser le comparateur avec précaution pour ne pas endommager le piston ou le filetage de la bougie.
• Marques imprécises : Utilise un stylo fin ou une aiguille pour faire des marques précises.
• Oubli de serrage : N'oublie pas de bien serrer les vis de la plaque de base avant de démarrer le moteur.

Conseils supplémentaires pour un réglage optimal de l'allumage

Contrôle l'allumage tous les quelques mois ou après une longue période d'immobilisation de ta moto. En outre, il est judicieux de remplacer les contacts de rupteur ou les condensateurs usés afin d'éviter les perturbations électriques. Pour cela, garde toujours quelques pièces de rechange à portée de main - il peut être difficile de s'approvisionner à court terme, surtout pour les modèles plus anciens.

Conclusion : le réglage optimal de l'allumage de ton cyclomoteur en toute simplicité

Avec une préparation adéquate et les outils appropriés, le réglage de l'allumage n'a rien de sorcier. Un point d'allumage bien réglé permet non seulement d'obtenir une puissance maximale, mais aussi de ménager le moteur. Que ce soit pour de longues randonnées ou pour un tour rapide autour du pâté de maisons, ta moto fonctionne tout simplement mieux avec un allumage parfaitement réglé.
